Sistemes d'emmagatzematge d'energia residencial

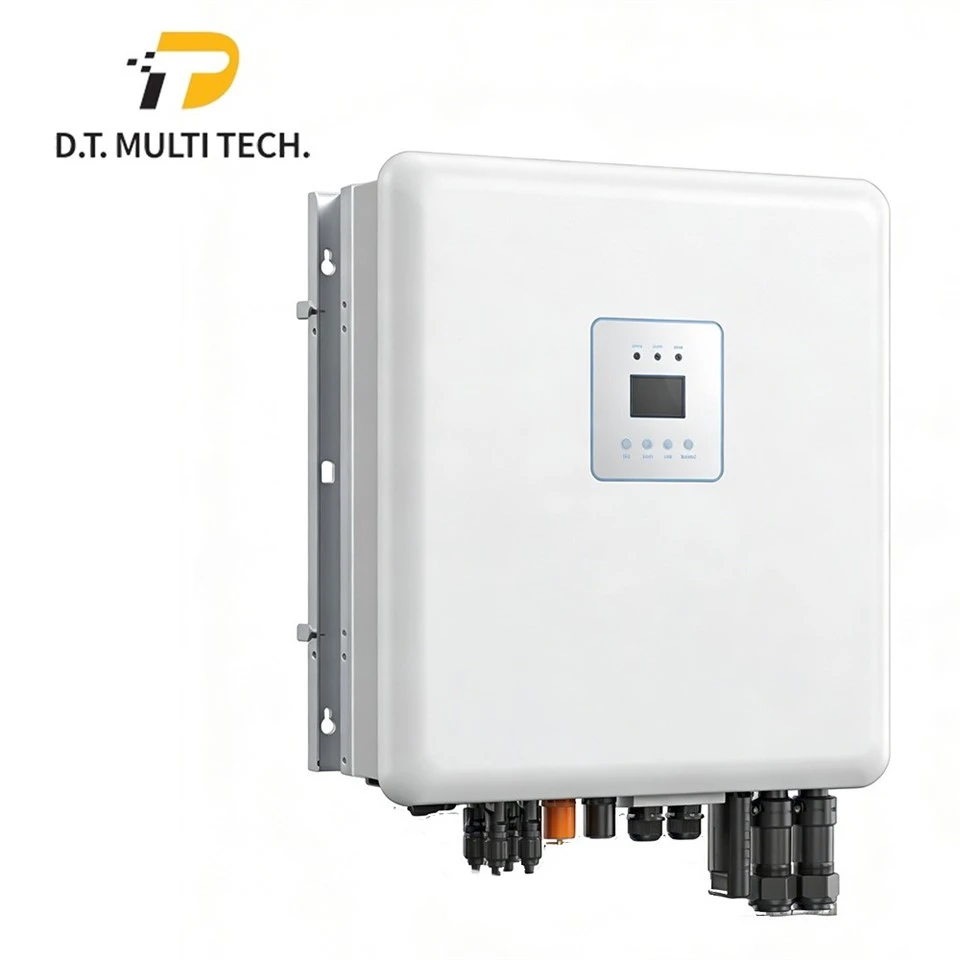

El nostreinversor híbrid monofàsicestà dissenyat per a aplicacions d'emmagatzematge d'energia residencials i petites comercials modernes, combinant el funcionament-connectat a la xarxa, la capacitat-fora de la xarxa i l'energia de seguretat fiable en una solució compacta.
Amb suport per a sistemes de bateries de 48 V, alta eficiència MPPT i compliment total de la xarxa de la UE, ofereix als instal·ladors i integradors de sistemes una solució d'inversor híbrid-estable, flexible i a prova de futur.
Disponible a3,6 kW, 5 kW i 6 kW, aquest inversor està optimitzat per a xarxes d'energia monofàsica-europees i s'utilitza àmpliament en sistemes domèstics d'emmagatzematge d'energia solar, vil·les i petits projectes comercials.
per a aplicacions a-grid, off-grid i còpia de seguretat
Aixòinversor híbrid monofàsicAdmet múltiples modes de funcionament, permetent que el sistema s'adapti a les diferents condicions de la xarxa i als requisits de l'usuari:
- Funcionament-connectat a la xarxa per a un màxim-consum
- Funcionament fora de la xarxa-quan l'energia elèctrica no està disponible
- Font d'alimentació de reserva amb temps de commutació ràpid en cas de fallada de la xarxa
Amb atemps de commutació inferior a 10 ms, les càrregues domèstiques crítiques poden continuar funcionant sense problemes durant els talls d'electricitat, garantint la seguretat energètica dels usuaris residencials.
Estabilitat del sistema i control de riscos
L'estabilitat del sistema-a llarg termini és fonamental per a les instal·lacions d'emmagatzematge d'energia residencial, on el temps d'inactivitat no planificat afecta directament els usuaris finals i els costos del servei. Aquest inversor integra una arquitectura de protecció completa, que inclou aïllament de CC, protecció de connexió inversa de la bateria i fotovoltaica, protecció contra curt-circuits i sobre-tensió de sortida, així com monitorització de la impedància d'aïllament. El disseny de refrigeració natural sense ventilador i la carcassa IP65 milloren encara més la fiabilitat minimitzant el desgast mecànic i permetent un funcionament estable en entorns exteriors. En conjunt, aquestes funcions formen una sòlida base de-control de riscos, que ajuden els integradors de sistemes a oferir sistemes d'energia híbrids fiables amb requisits de manteniment més baixos i un rendiment previsible a-a llarg termini.
Especificacions del producte
| DT-3K6L1 | DT-5KL1 | DT-6KL1 | ||
| PV (entrada de CC) | Màx. recomanat Potència d'entrada fotovoltaica | 4800W | 8000W | 8000W |
| Màx. tensió d'entrada (Voc) | 580V | 580V | 580V | |
| Interval de tensió de funcionament MPPT | 120-550V | 120-550V | 120-550V | |
| Nombre de MPPT | 1 | 2 | 2 | |
| Màx. nombre de cadenes d'entrada per MPPT | 1 | 1 | 1 | |
| Màx. corrent d'entrada per MPPT | 13A | 13/13A | 13/13A | |
| Màx. corrent de curt-circuit per MPPT | 20A | 20A | 20A | |
| A-quadrícula (bidirecció) | Potència d'entrada nominal | 3600W | 5000W | 6000W |
| Corrent nominal d'entrada | 15.7A | 21.7A | 26.1A | |
| Tensió nominal de xarxa | 230V (L,N,PE) 50/60Hz | 230V (L,N,PE) 50/60Hz | 230V (L,N,PE) 50/60Hz | |
| THDi | <3% | <3% | <3% | |
| Factor de potència | -0.8→+0.8 | -0.8→+0.8 | -0.8→+0.8 | |
| Paràmetres de la bateria (bidirecció) | Tipus de bateria | SLA &LiFePO4 | SLA &LiFePO4 | SLA &LiFePO4 |
| Interval de voltatge de la bateria | 40-60V | 40-60V | 40-60V | |
| Tensió nominal de la bateria | 48VDC | 48VDC | 48VDC | |
| Màx. corrent de càrrega/descàrrega | 50A | 100A | 100A | |
| Mode de comunicació BMS | 485, CAN | 485, CAN | 485, CAN | |
| Sortida-de còpia de seguretat (sortida de CA) | Potència de sortida nominal | 3600W/3600VA | 5000W/5000VA | 6000W/6000VA |
| Corrent nominal de sortida | 15.7A | 21.7A | 26.1A | |
| Tensió nominal de sortida | 230V (L,N,PE) 50/60Hz | 230V (L,N,PE) 50/60Hz | 230V (L,N,PE) 50/60Hz | |
| Potència de sobretensió | 3780VA, 10min 4500 VA, 1 min 5400VA, 1s |
5200VA, 10min 6250 VA, 1 min 7500VA, 1s |
6300VA, 10min 7500 VA, 1 min 9000 VA, 1 s |
|
| THDv (@càrrega lineal) | <3% | <3% | <3% | |
| Temps de canvi | <10ms | <10ms | <10ms | |
| Eficiència | Màx. Eficàcia MPPT | 99.90% | 99.90% | 99.90% |
| Màx. eficiència | 97.20% | 98.00% | 98.00% | |
| eficiència europea | 96.40% | 97.10% | 97.10% | |
| Eficiència de càrrega/descàrrega de la bateria | 94.00% | 94.00% | 94.00% | |
| Protecció | Protecció | ✓Interruptor de CC ✓Protecció de connexió inversa fotovoltaica ✓ Protecció de connexió inversa de la bateria | ||
| Protecció contra sobretensions | PV Tipus III AC: Tipus III | |||
| Classificació IP | IP65 | IP65 | IP65 | |
| Paràmetres generals | Interval de temperatura de funcionament | -25 ~ 60 graus | -25 ~ 60 graus | -25 ~ 60 graus |
| Interval d'humitat relativa | 0~95% | 0~95% | 0~95% | |
| Tipus d'instal·lació | Muntat a la paret | Muntat a la paret | Muntat a la paret | |
| Mode de refrigeració | Refredament natural | Refredament natural | Refredament natural | |
| Comunicació | Wi-Fi; R485; CAN; GPRS | Wi-Fi; R485; CAN; GPRS | Wi-Fi; R485; CAN; GPRS | |
| Mostra | LCD; APP | LCD; APP | LCD; APP | |
| Especificacions mecàniques | Dimensions del inversor (L*W*H) (mm) | 535*485*198.5 | 535*485*198.5 | 535*485*198.5 |
| Pes net (kg) | 27.5 | 29 | 29 | |
| Dimensions del cartró (L*W*H) (mm) | 715*565*331 | 715*565*331 | 715*565*331 | |
| Pes brut (kg) | 31.5 | 34.5 | 34.5 | |
| Garantia | 5 anys estàndard (10/15 anys opcional) | |||
Dissenyat per als estàndards europeus de xarxa
Per als instal·ladors professionals i els socis d'EPC, el compliment de la xarxa és el primer punt de control abans que es consideri qualsevol inversor híbrid per a un projecte. Construït específicament per als mercats residencials de la UE, aquest inversor híbrid compleix amb les principals regulacions i estàndards de seguretat de la xarxa, com ara:
- EN 50549-1
- VDE 4105
- NTS tipus A
- IEC 62109-1 / IEC 62109-2
Això fa que sigui adequat per a la instal·lació a la majoria de països europeus on l'aprovació i el compliment de la xarxa són essencials per a l'aprovació i la posada en marxa del projecte. Ajuda els instal·ladors a escurçar els terminis del projecte i evitar ajustos innecessaris al-lloc.
Preguntes freqüents
P: Aquest inversor compleix totalment la normativa europea de xarxa?
A: Sí. L'inversor està dissenyat per complir els estàndards de xarxa europees clau, com ara EN 50549-1, VDE 4105 i NTS tipus A, i compleix els requisits de seguretat IEC 62109-1 / IEC 62109-2. Això garanteix l'aprovació de la xarxa sense problemes per a instal·lacions residencials a la majoria dels mercats de la UE.
P: Es poden connectar diverses unitats en paral·lel?
A: Sí. L'inversor admet el funcionament paral·lel de fins a 6 unitats, el que el fa adequat per a sistemes residencials més grans, viles i petits projectes comercials d'emmagatzematge d'energia.
P: Quines funcions de protecció estan integrades a l'inversor?
R: L'inversor inclou funcions de protecció integrals, com ara l'aïllament de CC, la protecció de connexió inversa de la bateria fotovoltaica i la protecció contra curt{0}}circuits de sortida, la protecció de sobre-tensió de sortida, la detecció d'impedància d'aïllament, la detecció de corrent residual i la protecció anti-il·lament.
P: Quines opcions de seguiment i comunicació hi ha disponibles?
R: L'inversor admet la comunicació WiFi, GPRS, RS485 i CAN, juntament amb la pantalla LCD i el monitoratge d'aplicacions mòbils, permetent la supervisió remota del sistema i un manteniment més fàcil.
P: Quin és el període de garantia estàndard?
R: L'inversor inclou una garantia estàndard de 5 anys, amb una garantia ampliada opcional fins a 10 o 15 anys, depenent dels requisits del projecte.
